Condițiile din spații sunt controlate automat.
Temperatura, umiditatea, calitatea aerului și ventilația pot fi urmărite și reglate în funcție de cerințele fiecărei zone.
Controlul clădirilor
O clădire are multe instalații. Valoarea apare când informațiile lor ajung într-un singur loc.
Climatizare, ventilație, iluminat, alimentare electrică, instalații de apă, sisteme de siguranță și alte echipamente tehnologice pot funcționa separat. Un sistem de management al clădirii le aduce într-o structură comună de control, monitorizare, alarmare și raportare.
Clădirea ca sistem
Confort
Temperatură · Umiditate · Aer · Ventilație
Infrastructură
Energie · Iluminat · Apă · Instalații tehnologice
Management
Monitorizare · Alarme · Rapoarte · Control
Soluții pentru managementul clădirilor
Nu este vorba despre controlul unui singur echipament, ci despre felul în care funcționează clădirea ca întreg.
Un sistem BMS poate integra instalațiile tehnice ale unei clădiri și poate pune la dispoziție informațiile necesare pentru operare și mentenanță. Unele echipamente sunt controlate direct, altele sunt monitorizate, iar sistemele independente pot face schimb de date cu aplicația centrală.
Echipamentele pot funcționa atunci când sunt necesare.
Consumul electric și termic poate fi măsurat și urmărit, iar consumatorii pot fi controlați individual în funcție de necesar.
Starea instalațiilor devine accesibilă într-o singură interfață.
Operatorii și echipele de mentenanță pot vedea stări, valori, alarme și evoluții fără să verifice separat fiecare subsistem.
Ce poate intra în sistem
BMS-ul devine punctul în care instalațiile tehnice ale clădirii se întâlnesc.
O clădire comercială sau tehnică poate avea sisteme construite de furnizori diferiți și cu roluri complet diferite. Integrarea permite schimbul de date între ele și construirea unei imagini comune asupra modului în care funcționează clădirea.
01Încălzire, răcire și ventilație
02Iluminat și consumatori electrici
03Generatoare și alimentare electrică
04Incendiu, efracție și iluminat de siguranță
05Control acces și CCTV
06Apă potabilă și sprinklere
07Instalații frigorifice și alte sisteme tehnologice
Climatizare și ventilație
Aerul din clădire este un proces care se schimbă continuu.
Aplicația poate controla instalațiile de agent termic, unitățile de tratare a aerului, încălzirea în pardoseală și sistemele de încălzire sau răcire prin ventilație.
Pentru ventilație, logica poate urmări calitatea aerului, cantitatea introdusă, extracția aerului viciat, concentrația de CO₂, presiunea și recuperarea de căldură.
Ce urmărește controlul
Aer
Împrospătare · CO₂ · Extracție
Confort
Încălzire · Răcire · Dezumidificare
Proces
Presiune · Debit · Recuperare de căldură
Energie și consumuri
Ce nu este măsurat rămâne greu de gestionat.
Sistemul poate măsura și monitoriza energia electrică și termică, poate controla iluminatul și alți consumatori și poate pune datele la dispoziție pentru analiza modului în care este utilizată clădirea.
Reducerea consumului nu vine dintr-un singur algoritm. Vine din posibilitatea de a vedea consumurile, de a controla echipamentele individual și de a le utiliza doar atunci când procesul sau spațiul chiar are nevoie de ele.
Integrarea sistemelor
Fiecare instalație își face treaba. BMS-ul trebuie să știe ce se întâmplă cu toate.
Sistemele tehnologice pot rămâne autonome și, în același timp, pot transmite informații către aplicația de management. Starea unuia dintre sisteme poate deveni condiție de funcționare pentru altul atunci când proiectul o cere.
Sisteme tehnice
HVAC · Energie · Siguranță · Acces · Apă
Integrare
Date și stări din întreaga clădire
BMS
Control · Monitorizare · Alarme · Rapoarte
Monitorizare, raportare și alarmare
Operatorul nu trebuie să caute problema prin clădire ca să afle unde a apărut.
Interfața grafică poate arăta în timp real starea fiecărui sistem, valorile măsurate și alarmele active. Datele istorice pot fi afișate în grafice și folosite pentru rapoarte de consum și funcționare.
În felul acesta, BMS-ul nu rămâne doar un panou de comandă. Devine și instrumentul prin care mentenanța poate localiza mai repede o problemă și poate înțelege evoluția instalației înainte și după avarie.
Proiecte realizate
Două clădiri, două cerințe foarte diferite de automatizare.
Proiectele arată două roluri diferite ale automatizării într-o clădire: controlul activ al parametrilor de mediu și monitorizarea centralizată a infrastructurii electrice.

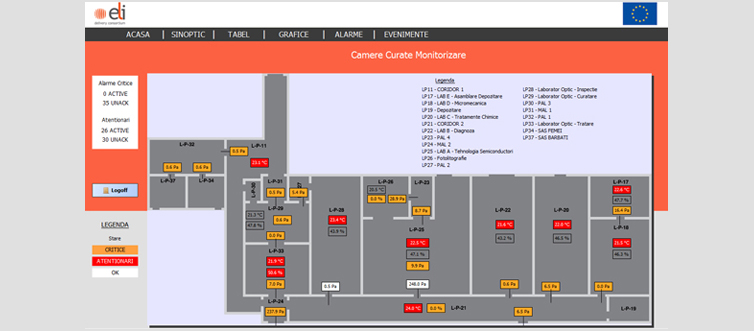

Proiect 01 · Măgurele
Controlul aerului în camerele curate din clădirea laserului.
Temperatura, umiditatea și presiunea trebuiau controlate în camerele curate, împreună cu rooftop-urile și ventilatoarele care furnizează aerul.
Tema aplicației
Controlul temperaturii, umidității și presiunii din camerele curate.
Cerința beneficiarului
Sistemul trebuia să controleze parametrii aerului și echipamentele care îl introduc în camere, cu posibilitatea urmăririi centralizate.
Soluția tehnică
Automatizarea a fost realizată cu PLC și SCADA Honeywell. Arhitectura include un PLC central și module I/O distribuite, conectate prin Ethernet. SCADA asigură monitorizarea și controlul, accesul de la distanță și legătura cu dispeceratul central.
Rezultat
Controlul aerului funcționează fără intervenție permanentă, valorile fiecărei camere pot fi urmărite de la distanță, iar aplicația generează rapoarte și semnalează anomaliile.

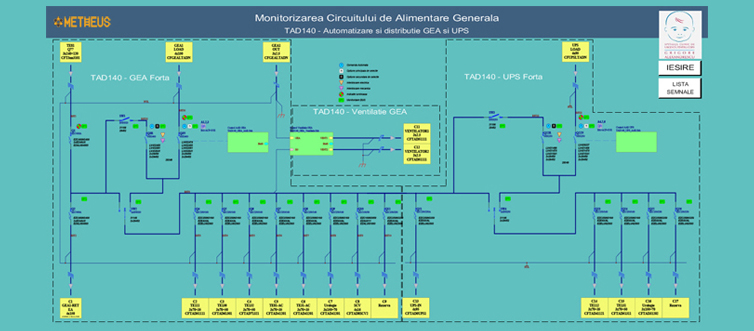

Proiect 02 · București
Monitorizarea tablourilor de alimentare cu energie electrică într-un spital de copii.
Aici problema nu era controlul unui proces, ci vizibilitatea: echipa de mentenanță trebuia să poată vedea rapid starea siguranțelor din tablourile electrice.
Tema aplicației
Monitorizarea stării siguranțelor din tablourile de alimentare cu energie electrică.
Cerința beneficiarului
Starea siguranțelor trebuia centralizată într-o soluție software, astfel încât echipa de mentenanță să nu depindă de verificarea locală a fiecărui tablou.
Soluția tehnică
Sistemul a fost realizat cu PLC și SCADA Adam, cu PLC central și module I/O distribuite care comunică prin Ethernet. Programul SCADA centralizează monitorizarea instalației.
Rezultat
Echipa de mentenanță vede în timp real starea siguranțelor, poate urmări individual fiecare circuit monitorizat și poate interveni mai rapid și mai precis atunci când apare o avarie.
Responsabilitatea Aztec
Responsabilitatea tehnică a continuat până la obținerea funcționării stabilite pentru fiecare sistem.
Pornind de la documentația tehnică și cerințele de funcționare, Aztec a preluat proiectarea electrică, dezvoltarea software și punerea în funcțiune.
Soluțiile au fost dezvoltate, integrate și verificate în instalația reală astfel încât sistemele să îndeplinească funcțiile stabilite pentru fiecare proiect.
Rezultatul asumat a fost funcționarea sistemelor conform cerințelor: controlul temperaturii, umidității și presiunii în camerele curate de la Măgurele, respectiv monitorizarea centralizată a tablourilor electrice în cazul spitalului din București.
Două roluri ale automatizării
Control activ
Sistemul modifică procesul.
La Măgurele controlează temperatura, umiditatea și presiunea aerului.
Monitorizare
Sistemul face infrastructura vizibilă.
În spital centralizează starea tablourilor electrice pentru mentenanță.
Ideea comună
Informația ajunge unde poate fi folosită.
Controlul, diagnosticul și intervenția pornesc de la datele instalației.
Imagini din soluții și proiecte
Competențe aplicate
Ce competențe Aztec au fost aplicate în proiectele pentru controlul clădirilor.
Proiectele din acest domeniu au combinat dezvoltarea software, proiectarea electrică și punerea în funcțiune pentru monitorizarea și controlul instalațiilor tehnice din clădiri.
