Funcționare fără operator permanent
Logica de control gestionează funcționarea centralei fără să fie necesară operarea continuă de către o persoană. Centrala urmărește parametrii procesului și execută automat secvențele necesare producerii energiei.
Producerea energiei
O hidrocentrală trebuie să producă energia cerută și să își regleze singură procesul.
Automatizarea urmărește nivelul și debitul apei, parametrii electrici și starea echipamentelor, apoi ajustează procesul astfel încât centrala să producă în condițiile stabilite și cu intervenție minimă din partea operatorilor.
Într-o microhidrocentrală
01
Apa disponibilă stabilește condițiile procesului.
02
Automatizarea reglează producția de energie.
03
Dispeceratul urmărește centralele fără să le opereze permanent local.
Soluția pentru producerea energiei
Producție automatizată, cu intervenție umană doar atunci când este nevoie.
În proiectele de microhidrocentrale, aplicația de automatizare poate controla independent procesul de producere a energiei, în timp ce operatorii urmăresc instalațiile dintr-un dispecerat central și intervin atunci când apare o situație care nu poate fi rezolvată automat.
Reglarea automată a puterii
Automatizarea poate ajusta cantitatea de apă utilizată în funcție de puterea electrică cerută și de condițiile disponibile în proces. În centralele construite în cascadă, nivelul apei devine o informație esențială pentru reglare.

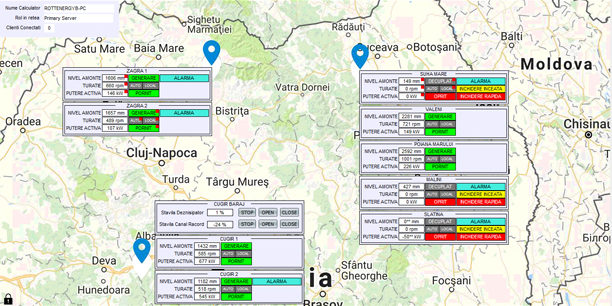

Monitorizare și control de la distanță
Mai multe centrale pot fi urmărite dintr-un singur loc. Dispeceratul primește măsurători, stări și alarme și poate transmite comenzile necesare pentru modul de funcționare, pornire, oprire sau nivelul de producție dorit.
Producție în condiții controlate
Puterea produsă nu poate fi separată de apă și de parametrii rețelei.
Procesul de producere a energiei trebuie să țină cont atât de resursa disponibilă, cât și de condițiile electrice în care centrala funcționează. Automatizarea măsoară parametrii relevanți și ajustează procesul pentru a menține producția în limitele stabilite.
Într-o instalație autonomă, aceste măsurători nu sunt doar informații afișate operatorului. Ele devin intrări directe în logica de control.

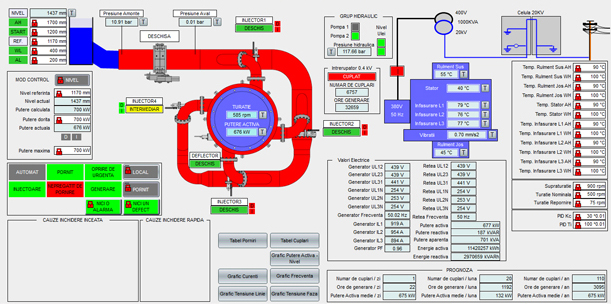

Ce urmărește automatizarea
- debitul de apă;
- nivelul apei din amonte;
- puterea electrică produsă;
- parametrii rețelei electrice;
- starea echipamentelor;
- alarmele și condițiile de oprire.
Reglarea procesului
Apa disponibilă și puterea cerută trebuie puse în aceeași logică de control.
Programul reglează cantitatea de apă folosită pentru antrenarea turbinei în funcție de puterea pe care generatorul trebuie să o producă. În același timp, ține cont de nivelul apei disponibile.
Atunci când microhidrocentralele sunt construite în cascadă, apa deversată de o centrală este folosită de următoarea. Automatizarea trebuie astfel să privească procesul nu doar local, ci și în relație cu celelalte centrale de pe același curs de apă.
Resursă
Nivel și debit de apă
Control
Reglarea turbinei
Rezultat
Puterea electrică produsă
Supervizare
Dispecerat central
Comunicație la distanță
Operatorul nu trebuie să fie lângă centrală ca să știe ce se întâmplă.
Dispeceratul central poate primi în timp real informații despre starea hidrocentralelor și poate transmite comenzi. Operarea curentă poate rămâne minimală: stabilirea necesarului de energie, alegerea modului de funcționare sau comenzile de pornire și oprire.
Alarmele și măsurătorile ajung centralizat la operator, ceea ce permite luarea rapidă a deciziilor și intervenția punctuală atunci când apare o avarie.
Proiecte realizate
Microhidrocentrale cu turbine Pelton și Francis.
Pentru ambele tipuri de centrale, obiectivul a fost construirea unei soluții capabile să regleze automat producția, să țină cont de nivelul apei și să permită monitorizarea și controlul centralizat de la distanță.

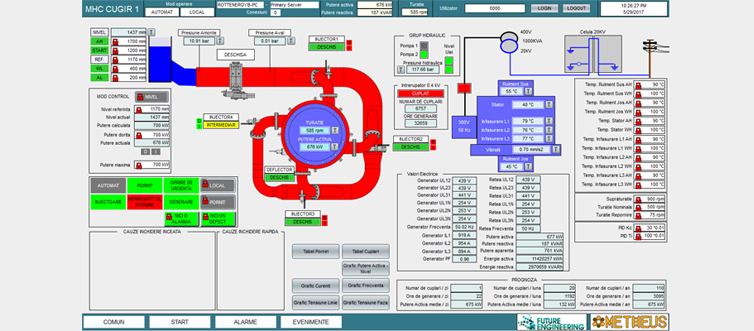

Proiect 01
Microhidrocentrale cu turbină Pelton
Automatizarea microhidrocentralelor pentru producerea energiei electrice.
Cerința proiectului
Centralele, cu o putere de aproximativ 1 MW, trebuiau să mențină constantă puterea electrică impusă prin controlul apei care antrenează turbina și să țină cont de nivelul apei din amonte.
Soluția tehnică
Automatizarea a fost realizată cu PLC și HMI Siemens, comunicație prin router GSM și monitorizare prin SCADA Zenon în configurație server–client.

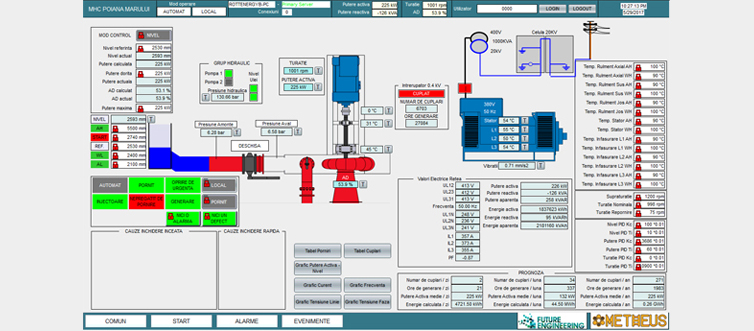

Proiect 02
Microhidrocentrale cu turbină Francis
Control automat și monitorizare centralizată pentru producerea energiei electrice.
Cerința proiectului
Soluția trebuia să regleze procesul în funcție de puterea electrică produsă și de nivelul apei și să funcționeze în contextul unor centrale amplasate în cascadă.
Soluția tehnică
Au fost integrate PLC și HMI Siemens, comunicație GSM și SCADA Zenon, astfel încât centralele să poată funcționa automat și să fie urmărite din dispeceratul central.
Responsabilitatea Aztec
Responsabilitatea nu s-a oprit la programul PLC, ci la funcționarea centralei ca întreg.
Pornind de la descrierea funcțională și de la cerințele privind producția de energie, Aztec a preluat responsabilitatea pentru funcționarea întregii centrale.
Programul PLC a fost dezvoltat și adaptat astfel încât centrala să își poată controla procesul și să răspundă condițiilor și variațiilor care apar în exploatare, menținând funcționarea în condiții de siguranță.
Rezultatul asumat a fost o centrală funcțională, capabilă să producă energia electrică cerută în condițiile stabilite pentru exploatare.
Rezultate comune
Funcționare autonomă
Centralele nu necesită intervenția permanentă a operatorilor.
Control centralizat
Monitorizarea și comenzile sunt disponibile în dispecerat.
Alarmare rapidă
Operatorii sunt informați când apare o avarie.
Vizibilitate
Stările centralelor pot fi urmărite ușor.
Suport remote
Monitorizarea la distanță permite intervenții tehnice mai rapide.
Imagini din soluții și proiecte
Competențe aplicate
Ce competențe Aztec au fost aplicate în proiectele de producere a energiei.
Proiectele din acest domeniu au presupus dezvoltarea software-ului, proiectare electrică, punere în funcțiune și suport tehnic ulterior, în funcție de etapa și responsabilitatea preluată de Aztec.
