Funcționare automată
Pompele sunt comandate în funcție de nivel, debit și presiune, astfel încât stația să poată funcționa fără intervenția permanentă a unui operator.
Pomparea apei
O stație de pompare trebuie să mențină apa în mișcare, chiar dacă necesarul din rețea se schimbă.
Nivelul, debitul și presiunea se modifică în timpul funcționării. Automatizarea urmărește aceste valori, stabilește câte pompe trebuie să funcționeze și adaptează comanda lor pentru a păstra parametrii ceruți fără intervenția permanentă a operatorilor.
Logica de funcționare
01
Sistemul urmărește nivelul, debitul și presiunea.
02
Pompele sunt pornite, oprite și reglate în funcție de necesar.
03
Stația menține curgerea fără operare manuală permanentă.
Soluții pentru stații de pompare
Controlul nu înseamnă doar pornirea pompelor. Înseamnă să le faci să lucreze împreună.
Soluția este potrivită pentru stații cu mai multe pompe și pentru instalații în cascadă, unde debitul și presiunea trebuie menținute pe distanțe lungi. Automatizarea coordonează pompele, distribuie funcționarea între ele și transmite starea instalației către dispecerat.
Stația rămâne vizibilă de la distanță
Debitele, presiunile, orele de funcționare, numărul de porniri și alarmele pot fi transmise către dispecerat pentru monitorizare și control.
Stațiile pot lua decizii împreună
Atunci când sunt dispuse în cascadă, stațiile pot comunica între ele și își pot adapta funcționarea pentru uniformizarea curgerii sau pentru gestionarea unor scenarii de avarie.
Controlul pompelor
Presiunea cerută trebuie menținută fără să forțezi aceeași pompă să facă toată munca.
Aplicația poate comanda pompele pornit/oprit sau proporțional, în funcție de configurația instalației. Pentru reglarea continuă, pompele pot fi controlate prin convertizoare de frecvență.
Într-o stație cu mai multe pompe, programul poate decide când este necesară introducerea unei pompe suplimentare și poate alterna echipamentele pentru uniformizarea orelor de funcționare.
Ce urmărește automatizarea
- nivelul apei;
- debitul;
- presiunea din instalație;
- numărul de pompe necesare;
- orele de funcționare ale fiecărei pompe;
- numărul de porniri succesive;
- starea și alarmele echipamentelor.
Secvențierea pompelor
Necesarul de apă se schimbă. Numărul pompelor aflate în funcțiune se schimbă odată cu el.
În loc ca toate pompele să funcționeze în același mod, automatizarea poate introduce sau scoate echipamente din funcțiune și poate regla turația în funcție de presiunea și debitul cerute.
Măsurare
Nivel · Debit · Presiune
Decizie
Necesarul de pompare
Comandă
Secvențiere + reglarea pompelor
Rezultat
Presiune și debit menținute
Utilizarea echipamentelor
Automatizarea poate distribui funcționarea între pompe, nu doar sarcina instantanee.
Orele de funcționare și pornirile succesive pot fi urmărite pentru fiecare pompă. Aceste informații pot fi folosite în logica de secvențiere pentru a evita utilizarea disproporționată a unui singur echipament.
Limitarea pornirilor succesive și alternarea pompelor ajută la protejarea echipamentelor și la uniformizarea utilizării lor.

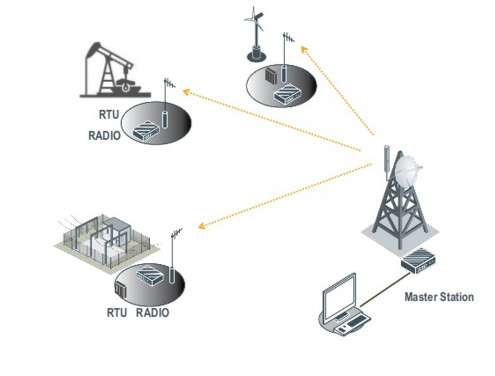

Comunicații la distanță
Stația poate funcționa singură fără să devină invizibilă pentru operator.
Comunicarea cu stațiile poate fi realizată prin conexiuni GSM/GPRS. Datele sunt transmise către dispecerat pentru monitorizare și control, iar accesul poate fi securizat prin tunel VPN.
Operatorii pot vedea debitele, presiunile, orele de funcționare, pornirile pompelor și alarmele. Atunci când apare o problemă, informația ajunge rapid la dispecerat și intervenția poate fi orientată direct către stația și echipamentul afectat.
Stația
PLC + HMI
Controlează local procesul de pompare.
GSM / GPRS
VPN
Dispecerat
Monitorizare + control
Primește parametrii, stările și alarmele instalației.
Stații în cascadă
Când stațiile sunt legate hidraulic, informația dintre ele devine parte din control.
Pentru instalațiile în cascadă, fiecare stație poate transmite informații despre propria stare către celelalte. Astfel, funcționarea nu este stabilită izolat, ci poate ține cont de ceea ce se întâmplă în restul sistemului.
Stația A
Stare + parametri
Stația B
Reglare coordonată
Stația C
Debit + presiune
Proiecte realizate
Automatizarea stațiilor de pompare a apei.
Proiectele au urmărit menținerea presiunii în funcție de nivelul apei, funcționarea autonomă a stațiilor și posibilitatea monitorizării și controlului de la distanță.
Controlul presiunii și nivelului, împreună cu comunicația la distanță.
Automatizarea trebuia să controleze stațiile de pompare astfel încât apa să fie transportată la parametrii stabiliți, fără ca funcționarea curentă să depindă de prezența operatorilor.
Presiune constantă, ținând cont de nivelul disponibil al apei.
Stațiile trebuiau să funcționeze automat, iar operatorii să poată vedea și controla instalațiile de la distanță atunci când situația o cere.
PLC și HMI Siemens, convertizoare de frecvență și comunicație GSM prin VPN.
Pompele au fost controlate de PLC prin convertizoare de frecvență, atât pentru limitarea curentului de pornire, cât și pentru menținerea presiunii constante.
Cascadarea pompelor și uniformizarea orelor de funcționare au fost integrate în logica aplicației. Stațiile au fost conectate cu dispeceratul prin router GSM și tunel VPN pentru monitorizare și control.
De la documentația tehnică până la funcționarea stațiilor de pompare.
Pornind de la documentația tehnică a instalației, Aztec a preluat responsabilitățile tehnice de proiectare, dezvoltare software și punere în funcțiune.
Rezultatul asumat a fost livrarea unor stații de pompare funcționale, cu automatizarea verificată și reglată în condițiile reale de exploatare.
Arhitectura soluției
Control local autonom, comunicație securizată și supraveghere centrală.
Control local
PLC Siemens
Execută logica de pompare și secvențiere.
Acționare
Convertizoare de frecvență
Reglează pompele și ajută la menținerea presiunii.
Operare locală
HMI Siemens
Afișează stările și permite intervenția locală.
Comunicație
Router GSM + VPN
Leagă stația de sistemul central de monitorizare.
Rezultatele proiectelor
Funcționare autonomă
Stațiile nu necesită intervenția permanentă a operatorilor.
Presiune controlată
Pompele sunt reglate în funcție de condițiile reale din instalație.
Utilizare uniformă
Orele de funcționare sunt distribuite între pompe.
Dispecerat central
Stările instalației și alarmele pot fi urmărite de la distanță.
Intervenție rapidă
Problemele pot fi localizate mai ușor înaintea intervenției în teren.

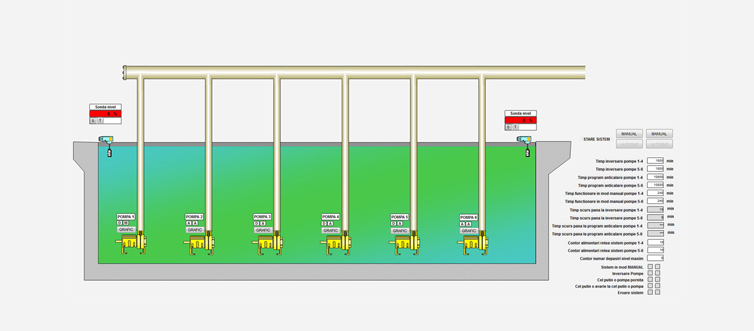

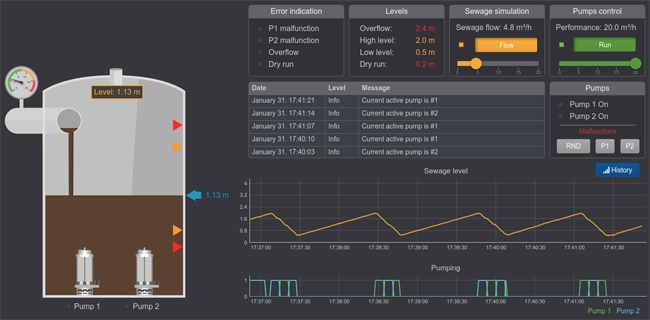

Imagini din soluții și proiecte
